基本設計
外嚙合齒輪泵是現代液壓系統中最常用的泵。
它們的特點是多功能性、強度和使用壽命長。
結構簡單，確保有限的采購成本和維修。由于那里的基本概念，以及不斷改進的產品設計和功能，基于多年經驗的研究，材料選擇的正確性，生產過程的詳細說明以及對批量生產零件的測試，我們的齒輪泵已達到高質量標準。
因此，我們的產品可以在繁重的操作條件下工作并傳輸高液壓動力。此外，SJ-TECHNOLOGY齒輪泵具有良好的液壓，機械和容積效率，低噪音杠桿以及緊湊的尺寸。
SJ科技齒輪泵進一步開發了自己的產品系列，推出了名為GPM的新系列泵，其中1P，1A，GPM0.0，GPM1.0，GPM2.0，GPM2.6，GPM3.0適用于工業，移動，海洋和航空航天行業中最不同的應用。

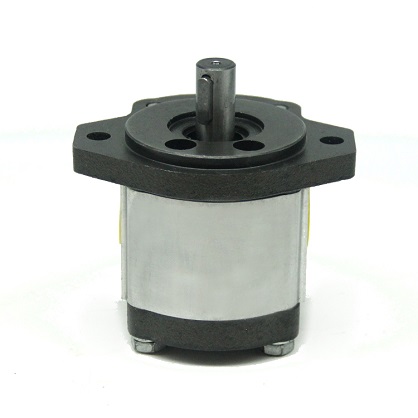

通常，這些齒輪泵通常由兩個鋁襯套支撐的齒輪副，一個主體，一個固定法蘭和一個蓋子組成。突出在法蘭之外的驅動齒輪軸安裝了一個雙唇密封環（內唇是密封件，外唇是防塵密封）。彈性固定環將環固定到位。泵體由通過擠壓工藝獲得的特殊耐高溫鋁合金制成，而法蘭和蓋子由球墨鑄鐵制成，以確保即使在高壓下，無論是連續還是間歇或峰值壓力，變形也最小。
齒輪由特殊鋼制成。他們的制造過程經過研磨和精加工，因此具有高度的表面，確保泵運行期間的低脈動桿和低噪音桿。
軸套由特殊的低摩擦和高抗性鋁合金制成，由壓鑄制成。此外，它們還配備了減摩DU軸承。
襯套上的特殊補償區由帶有防擠壓環的特殊預成型密封件絕緣，允許全部自由的軸向和徑向運動到襯套，這與泵的工作壓力成正比。通過這種方式，內部滴漏大大減少，從而確保非常好的泵性能（無論是在體積方面還是在一般方面）和泵運動部件的適當潤滑。
“D”和“d”端口的加工符合截斷外殼SAE J1926/1（ISO J1926-1）中帶O形圈密封的螺紋端口。
|
型 型號 |
位移 |
1500rpm時的流量 |
壓力 壓力 |
速度 轉速（轉/分） |

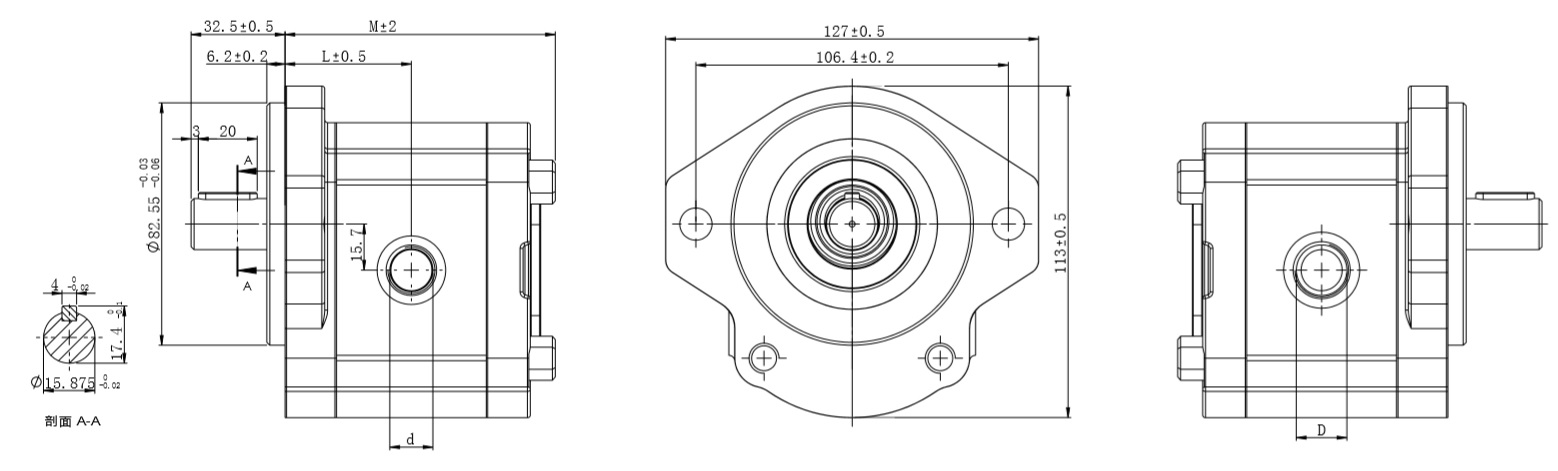

尺寸尺寸（毫米） |
||||||
|
排量 （立方厘米/轉） |
額定 額定 |
峰高 |
額定 額定 |
麥克斯高 |
最小值 |
L1 |
L |
d |
D |
||
|
GPM2FC004GK205 |
4 |
6.0 |
200 |
280 |
2000 |
4000 |
800 |
40 |
86 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC006GK205 |
6 |
9.0 |
200 |
280 |
2000 |
4000 |
600 |
41.5 |
89 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC008GK205 |
8 |
12 |
200 |
280 |
2000 |
4000 |
600 |
43 |
92 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC0010GK205 |
10 |
15 |
200 |
280 |
2000 |
3500 |
500 |
44.8 |
95.5 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC011GK205 |
11 |
16.5 |
200 |
280 |
2000 |
3000 |
500 |
45.5 |
97 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC012GK205 |
12 |
18 |
200 |
280 |
2000 |
3000 |
500 |
46.5 |
99 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC014GK205 |
14 |
21 |
200 |
260 |
2000 |
4000 |
500 |
48 |
102 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC016GK205 |
16 |
24 |
200 |
260 |
2000 |
4000 |
500 |
49.8 |
105.5 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC018GK205 |
18 |
27 |
200 |
260 |
2000 |
3600 |
400 |
51.5 |
109 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC020GK205 |
20 |
30 |
200 |
230 |
2000 |
3200 |
400 |
53 |
112 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC022GK205 |
22 |
33 |
200 |
230 |
2000 |
3000 |
400 |
54.8 |
115.5 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC025GK205 |
25 |
37.5 |
200 |
210 |
2000 |
3000 |
400 |
57 |
120 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC026GK205 |
26 |
39 |
180 |
200 |
2000 |
2500 |
400 |
58 |
122 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC028GK205 |
28 |
42 |
180 |
200 |
1500 |
2500 |
400 |
59.5 |
125 |
7/8-14聯合國基金會 |
1 1/16-12聯合國基金會 |
|
GPM2FC030GK205 |
30 |
45 |
150 |
180 |
1500 |
2500 |
400 |
61.3 |
128.5 |
7/8-14聯合國基金會 |
1 5/16-12聯合國基金會 |
